XLR125Rのヘッドライトリレーの改良(その2)
(2008年8月9日〜10日)

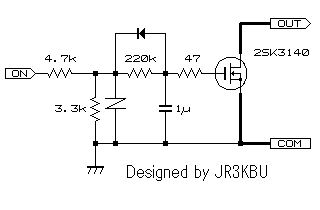

回路はこれに決定します。
部品がだいぶ増えました。
チップ部品で小型化します。

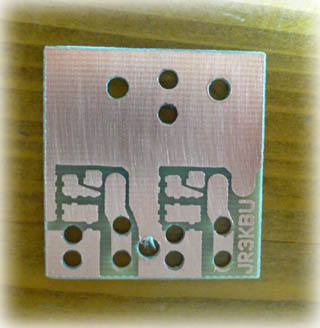

前回とプリント基板の大きさは同じにできました。

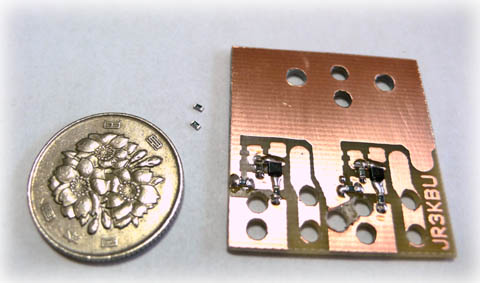

少し部品を載せました。
100円玉と基板の間にゴミのようなものがチップ抵抗です。1.6mm×0.8mm。
ピンセットでつまんで半田付けしました。

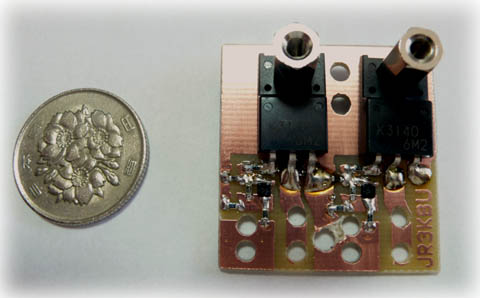

FETを付けてほぼ完成。

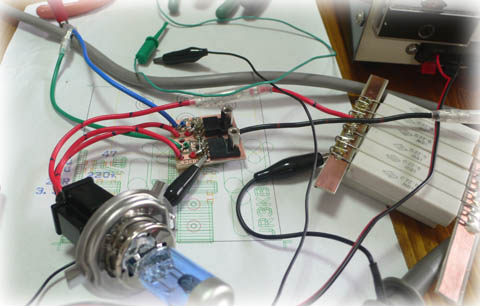

H4バルブを付けて動作確認します。

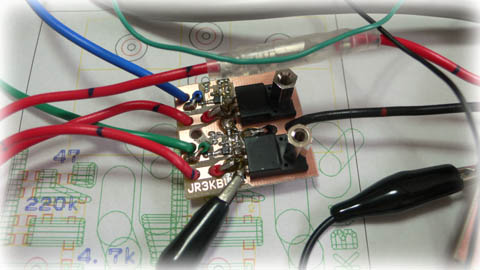

拡大したところ。


    これが対策前

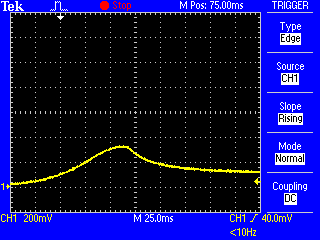

    こちらが対策後

X軸・Y軸、ともに目盛を同じにしてあります。
一目瞭然、電流が非常に緩やかに変化するようになりました。これでH4バルブの寿命が
伸びればいいのですが、、、1ヶ月ほどXLR125でテストして、大丈夫そうならセローにも同じ
ものを付ける予定です。

インテリジェント化(ワンチップマイコン使用)したものをDR-Z400Sに付けました。→ここ
さらに改良したものをDR650SEに付けました。→ここ
