DR650SE用デジタルタコメータを作る (2009年5月2日〜) |
|

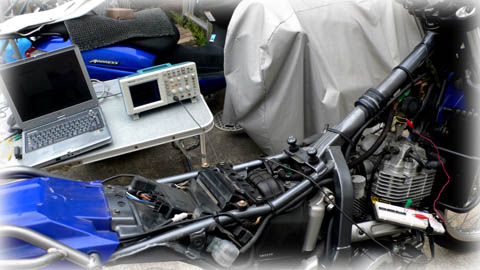

まずは実験から |
|

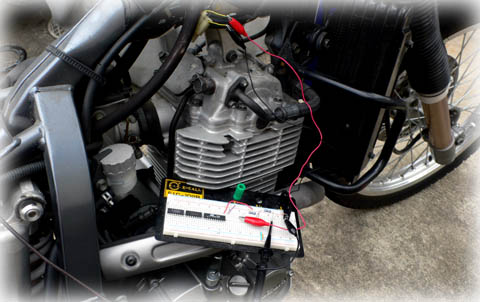

イグニッションコイルの1次側から点火タイミング信号を取ります。 330kΩ- 330kΩ-47kΩを直列にして、47kΩの両端を測定しました。 |
|

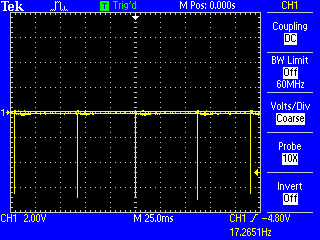

アイドリング(エンスト寸前)の波形。 17.2651Hzですから1036rpmですね。 |
|
少し空ぶかしした時の波形。 65.7197Hzですから3943rpmです。 |
|

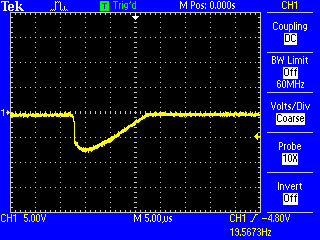

時間軸を5000倍に拡大してみました。 意外に素直な波形です。 |
|

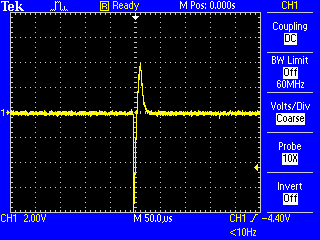

負側のパルスではインターフェースしにくいので、 100pFのコンデンサで微分してみました。 4Vぐらいの正パルスが得られるようです。 |
|

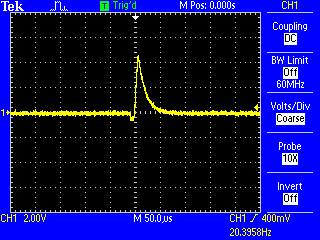

ダイオードでGNDにクランプしました。 |
|

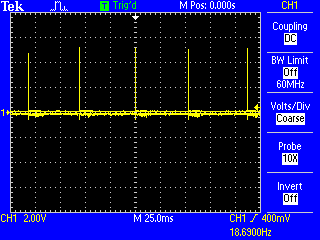

時間軸を長くしてアイドリング状態を観測。 いい感じです。 18.69Hzですから、60倍して1121.4rpmです。 |
|
こんな回路になりました。 この後ろにシュミットタイプのバッファを入れます。 電源電圧にもクランプしておくのが良いですね。 さらにワンショットを入れておきましょうか。 |
|

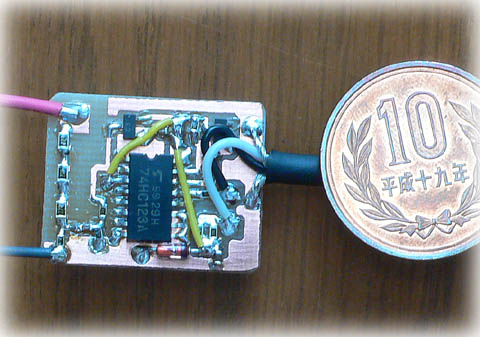

ワンショットマルチバイブレータ(74HC123A)を入れて波形整形しました。 74123のトリガ入力はシュミットタイプなので便利です。 コンパクト(30mm×25mm)にできました。 イグニッションコイルの一次側には約240Vの電圧が現れるので、 分圧部分は2012サイズのチップ抵抗を3個直列にして周りの銅箔も取っておきました (写真の左端の部分)。 5V系にリークすると一瞬で壊れますから。 チップなツェナーダイオードの手持ちがなくガラス管タイプを付けておきました。 |
|

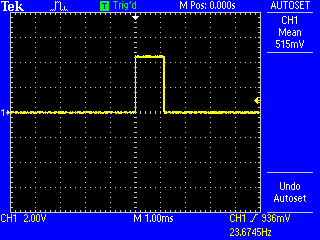

時定数は1msにしました。実測ではほんの少し長いですね。 24,000rpmでも周期は2.5msですからこれでいいのだ。 |
|

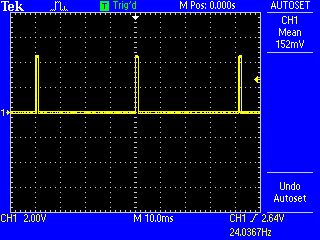

エンジンはアイドリング状態。 綺麗な波形です。ほんの少しHレベルが低いのは電源に 使ったツェナーダイオードが4.7Vのせいです。 (低めの4.3Vぐらいになりました)。 |
|

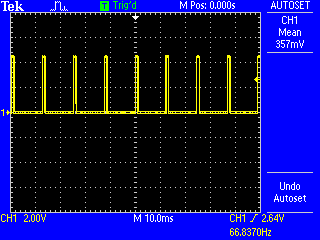

4000rpmぐらい。 CMOS出力なので、安心して(?)マイコンに入力できます。 ようやく実用にするようになりました。 |
|
