JR3KBUのオール自作のアマチュア無線局の歩み 　（2021年2月12日）

無線機とアンテナを全て自作して電波を出そうと思い立ちました。

実は昭和47年（西暦1972年ですから49年前！）の4月期の電話級アマチュア無線技士の
国家試験に合格した時にそう思い立ったのですが、挫折。
結局、TR-2200Gを買ってもらって、開局したのでした。
開局したのは翌年の1月になります。
小学６年生の時です。

今度は挫折しないようにがんばります。

あの時は、50MHzのAM機を作ろうとしたように思います。
今度は、CW専用機（スペックダウンか？）でやろうと思います。

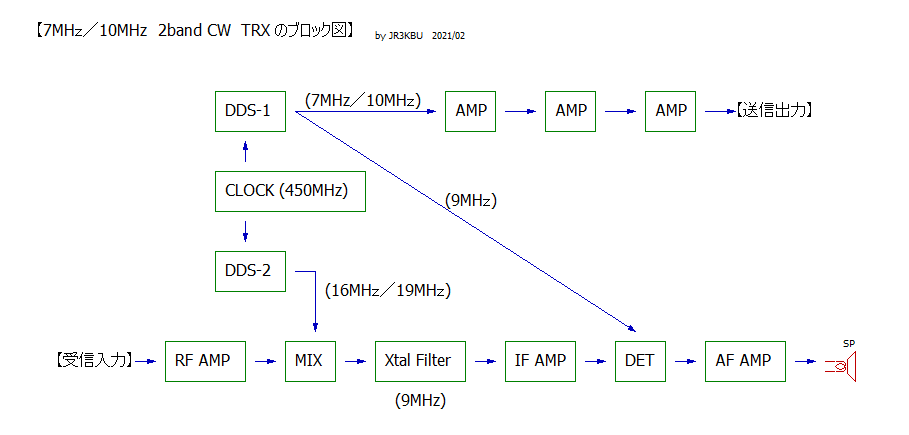

・シングルバンドではさみしいので、２バンド（7MHｚと10MHz）とします。

・DDSを２個使い、
　受信部はIF=9MHzのシングルスーパー、
　送信部は周波数混合はしないでDDSの出力を直接増幅します。

・DDSはクロック400MHzのものを少しオーバークロックの450MHzで使います。

・信号純度を上げるために、
　450MHzクロックは、DDS内部のPLLを使わず、
　50MHzの水晶発振器の出力を9逓倍して作ります。

・アンテナも自作します。


写真をクリックするとジャンプします。
　↓
まずは450MHzのクロック生成です。

こんな高い周波数の自作経験はありません。

（2021年2月12日）

450MHzのクロック生成部を作り直しです。

（2021年2月27日）

全部、作り直しました。

（2021年3月3日）

ようやく450MHzのクロック部が完成しました。

（2021年3月27日）
DDS基板に、450MHzクロックをぶち込みました。

（2021年4月25日）
